Ce este un TDS și de ce contează

TDS (Technical Data Sheet - Fișa tehnică a produsului) este documentul standardizat prin care producătorul unui filament comunică proprietățile măsurate ale materialului. Un TDS rezumă performanța și proprietățile tehnice ale unui material de printare 3D printr-o serie de teste standardizate, permițând utilizatorilor să aleagă caracteristici specifice aplicației lor.

TDS-ul unui filament nu este același lucru cu SDS-ul (Safety Data Sheet - Fișa de securitate). SDS-ul se concentrează pe manipulare sigură, depozitare și riscuri chimice. TDS-ul prezintă caracteristicile mecanice, termice și de procesare ale materialului. Ambele documente sunt utile, dar în scopuri diferite: TDS-ul îl folosești ca să alegi materialul potrivit pentru aplicație și să setezi imprimanta; SDS-ul îl consulți pentru ventilație, echipament de protecție și eliminarea deșeurilor.

Un TDS bine structurat conține obligatoriu: parametrii de printare recomandați, proprietăți fizice (diametru, toleranță, densitate), proprietăți termice (Tg, HDT, Vicat, temperatură de topire) și proprietăți mecanice (rezistență la tracțiune, modul Young, modul de flexie, rezistență la impact, alungire la rupere). Producătorii serioși adaugă și condiții de testare, care sunt esențiale pentru interpretarea corectă a datelor.

Secțiunea 1 - Parametrii de printare

Prima secțiune pe care o vei găsi în orice TDS sau pe orice pagină de produs de filament sunt parametrii de printare. Aceștia sunt valorile de pornire recomandate de producător, obținute prin testare pe echipamente specifice în condiții controlate.

Temperatura nozzle-ului (Printing Temperature)

Exprimată în °C, reprezintă intervalul de temperaturi la care materialul se extrudează optim. Valoarea minimă asigură fluxul materialului, valoarea maximă evită degradarea termică. Exemplu: un PLA standard printează între 190–220 °C, un PETG standard între 230–250 °C. Aceste valori sunt orientative, fiecare imprimantă, nozzle și mediu de printare poate necesita ajustări de ±10 °C față de indicația producătorului.

Temperatura patului (Bed Temperature)

Temperatura suprafeței de printare afectează aderența primului strat și prevenirea warping-ului. PLA printează fără platformă încălzită, dar o platformă la 50–60 °C îmbunătățește aderența. ABS necesită platformă încălzită la 100–110 °C și incintă de printare închisă pentru a preveni contracția. Valoarea corectă depinde atât de material, cât și de tipul suprafeței de printare (PEI neted, PEI texturat, sticlă, carbon).

Viteza de printare (Print Speed)

Exprimată în mm/s, definește viteza maximă la care materialul poate fi extrudat fără sub-extrudare sau pierdere de adeziune între straturi. Vitezele mai mari necesită temperaturi mai mari și pot reduce rezistența mecanică a piesei finale. Filamentele de tip „Hyper Speed" (de ex. AzureFilm ReFill PETG Hyper Speed) sunt formulate specific pentru viteze de printare mai mari, de obicei peste 150 mm/s, fără compromisuri la calitate.

Condiții de testare - de ce trebuie să le citești întotdeauna

Valorile TDS descriu capacitățile materialului, nu rezultatele garantate ale printului. Imprimanta, setările din slicer, designul piesei, răcirea, orientarea printului și mediul ambiant influențează toate performanța reală. Un material testat la 100% infill și orientare XY va arăta valori mecanice mult mai mari decât același material printat la 15% infill sau în orientare Z. Citește întotdeauna nota de subsol a tabelului de proprietăți pentru a înțelege în ce condiții au fost obținute valorile raportate.

Secțiunea 2 - Proprietăți fizice: diametru, toleranță și ovalizare

Proprietățile fizice ale filamentului sunt cele mai frecvent ignorate de utilizatori, dar au un impact direct asupra calității printului și consistenței extrudării.

Diametrul filamentului

Filamentele FDM vin în două diametre standard: 1,75 mm (dominant pe piața de desktop printing) și 2,85 mm (folosit pe unele imprimante Ultimaker și alte modele profesionale). Diametrul nominal trebuie să se potrivească exact cu specificațiile extruderului imprimantei. Slicerul calculează volumul de material extrudat pe baza diametrului declarat, dacă filamentul real diferă de cel declarat, extrudarea va fi incorectă.

Toleranța diametrului (±mm)

Toleranța exprimă variația maximă permisă față de diametrul nominal de-a lungul întregii role. ±0,05 mm este considerat minimul acceptabil pentru un filament de calitate. Producătorii premium, precum Polymaker, ajung la ±0,02–0,03 mm.

De ce contează concret: dacă filamentul variază de la 1,70 mm la 1,80 mm în interiorul aceleiași role, volumul de material extrudat fluctuează, ducând la sub-extrudare și supra-extrudare alternante, vizibile ca goluri sau exces de material pe suprafața printului. Slicerul nu compensează aceste variații în timp real.

Ovalizarea (Ovality)

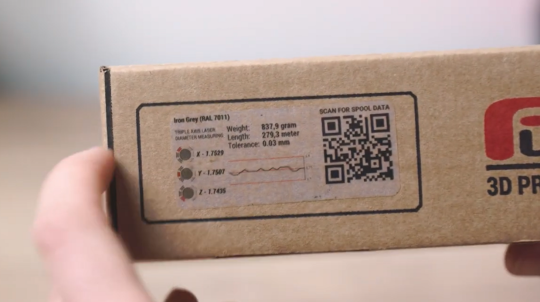

Ovalizarea descrie cât de perfectă este secțiunea circulară a filamentului. Un filament perfect rotund are ovalizare zero. O măsurătoare simplă cu un laser pe o singură axă poate indica că diametrul este corect (1,75 mm), fără să detecteze că filamentul este de fapt oval, cu o axă de 1,75 mm și alta de 1,60 mm, de exemplu. Producătorii serioși utilizează lasere pe 2 sau 3 axe pentru detectarea ovalizării.

Ovalizarea afectează printul în două moduri: filamentul oval are dificultăți în a fi prins consistent de engrenajele extruderului, și introduce variații de volum de extrudare similare cu toleranțele de diametru neconforme.

Densitatea (g/cm³)

Densitatea indică greutatea materialului per unitate de volum. PLA are densitate de circa 1,24 g/cm³, PETG de circa 1,27 g/cm³, ABS de circa 1,04 g/cm³. Densitatea influențează greutatea piesei finale și, indirect, costul per piesă (o bobină de ABS de 1 kg conține mai mult material în volum decât o bobină de PETG de același gramaj). Densitățile mai mari indică lanțuri polimerice mai strânse, asociate de regulă cu rigiditate mai mare și stabilitate dimensională mai bună.

Secțiunea 3 - Proprietăți termice: Tg, HDT, Vicat și temperatura de topire

Proprietățile termice din TDS răspund la întrebarea esențială: la ce temperatură rezistă piesa printată? Există patru mărimi termice distincte, adesea confundate între ele, care măsoară lucruri diferite și nu sunt interschimbabile.

Temperatura de tranziție vitroasă - Tg

Tg (Glass Transition Temperature) este temperatura la care polimerul amorf trece dintr-o stare rigidă, sticloasă, într-o stare mai flexibilă, cauciucoid. Conform 3DXTech, sub Tg materialul îți păstrează proprietățile mecanice; deasupra Tg materialul începe să piardă rigiditatea. PLA are Tg de aproximativ 55–65 °C, PETG de aproximativ 77–80 °C, ABS de aproximativ 100–110 °C.

Tg este un parametru de știință a materialelor, util pentru identificarea polimerilor, dar nu este cel mai bun indicator al performanței practice la temperaturi ridicate pentru piesele 3D printate. O piesă de PLA poate începe să se deformeze la temperaturi apropiate de Tg chiar și fără sarcină mecanică semnificativă.

Temperatura de deflecție termică - HDT

HDT (Heat Deflection Temperature) măsoară temperatura la care un epruvete standard se deformează cu 0,25 mm sub o sarcină centrată specifică. Conform standardului ASTM D648 / ISO 75, sarcinile standard sunt 0,45 MPa și 1,80 MPa. HDT este cel mai relevant indicator al rezistenței termice pentru aplicații funcționale, răspunde direct la întrebarea „la ce temperatură cedează piesa sub sarcină?"

HDT, Vicat și Tg nu sunt interschimbabile, fiecare măsoară un fenomen diferit al aceluiași material, iar valorile diferă semnificativ pentru același polimer. Compară întotdeauna HDT cu HDT, nu HDT cu Tg.

Temperatura de înmuiere Vicat

Vicat Softening Temperature măsoară temperatura la care un ac cu secțiune plată pătrunde 1 mm în suprafața materialului sub o sarcină standardizată. Conform Formlabs, Vicat indică temperatura la care forma solidă a materialului începe să se destabilizeze, este mai utilă pentru materiale flexibile, pentru care HDT nu este aplicabil. Vicat este de regulă mai mare decât HDT pentru același material.

Relația practică dintre cele trei mărimi termice pentru filamentele FDM uzuale este: HDT < Tg ≈ Vicat. ABS și ASA au temperaturi Vicat de aproximativ 97–98°C.

Temperatura de topire (Melting Temperature)

Temperatura de topire este temperatura la care polimerul trece din solid în lichid. Nu trebuie confundată cu temperatura de printare sau cu rezistența termică a piesei finale. PLA se topește la circa 150–180 °C, dar se deformează sub sarcină de la circa 55–65 °C (Tg). Temperatura de topire este un parametru de știință a materialelor, relevant pentru producătorii de filament, nu pentru utilizatorul final.

Tabelul orientativ al proprietăților termice

Valorile sunt orientative și variază pe brand și formulare specifică. Consultați întotdeauna TDS-ul exact al produsului ales.

Secțiunea 4 - Proprietăți mecanice: rezistență, rigiditate, elasticitate

Proprietățile mecanice din TDS răspund la întrebarea: cât de rezistentă va fi piesa printată sub sarcini mecanice? Sunt testate conform standardelor internaționale ASTM și ISO pe epruvete printate în condiții standardizate.

Rezistența la tracțiune (Tensile Strength) - ASTM D638 / ISO 527

Rezistența la tracțiune măsoară tensiunea maximă pe care materialul o poate suporta când este tras din ambele capete, înainte de rupere. Se exprimă în MPa (megapascali). ASTM D638 este standardul internațional dominant pentru testarea rezistenței la tracțiune a plasticelor, epruveta în formă de „os de câine" (dogbone) este trasă la o viteză controlată până la rupere.

TDS-ul raportează rezistența la tracțiune separat pentru direcția XY (de-a lungul straturilor) și pentru direcția Z (perpendicular pe straturi, adică adeziunea între straturi). Valoarea Z este sistematic mai mică decât XY în printarea FDM, aceasta este anizotropia inerentă a procedeului. De exemplu, HT-PLA de la Polymaker arată circa 43 MPa în XY, dar numai circa 20 MPa în Z.

Valori orientative de rezistență la tracțiune pentru materiale uzuale (XY, 100% infill):

Alungirea la rupere (Elongation at Break) - ASTM D638

Alungirea la rupere exprimă cât se deformează materialul (în procente față de lungimea inițială) înainte de a se rupe. O valoare mică înseamnă material fragil (PLA: 3–10%); o valoare mare înseamnă material ductil și flexibil (TPU: 300–600%). PETG are o alungire intermediară (50–100%), ceea ce îl face mai rezistent la impact decât PLA, deși rezistența la tracțiune este similară.

PLA este fragil, PETG este semi-ductil, TPU este foarte elastic. Alungirea la rupere este corelată cu capacitatea materialului de a absorbi energie înainte de cedare — un indicator util pentru piese care vor suferi șocuri sau deformații.

Modulul Young / Modulul de elasticitate (Young's Modulus / Stiffness)

Modulul Young măsoară rigiditatea materialului, cât de mult se deformează elastic sub o forță dată. Se exprimă în GPa (giga-pascali) sau MPa (mega-pascali). Un modul Young ridicat înseamnă material rigid (PLA: 3–3,5 GPa, fibra de carbon: 5–15 GPa); un modul mic înseamnă material flexibil (TPU: 0,01–0,1 GPa).

Modulul Young se referă la rigiditate structurală, nu la duritate de suprafață (aceea se măsoară cu scala Shore). Un TPU poate fi moale la atingere, dar dacă peretele este suficient de gros, piesa va fi structural rigidă.

Modulul de încovoiere și rezistența la încovoiere (Flexural Modulus / Flexural Strength) - ASTM D790 / ISO 178

ASTM D790 și ISO 178 sunt standarde echivalente care utilizează o metodă de îndoire în trei puncte pentru a măsura modulul de flexie (rigiditate la îndoire) și rezistența la flexie (forța necesară pentru deformarea permanentă). Conform NIST și MTS Systems, ASTM D790 și ISO 178 sunt cele mai utilizate standarde pentru caracterizarea rigidității plasticelor în printarea 3D.

Modulul de flexie se exprimă în MPa sau GPa și indică cât de mult se încovoaie o piesă sub o sarcină laterală. Este mai relevant decât modulul Young pentru piese care vor fi solicitate la îndoire (cleme, suporturi, capse, cadre).

Rezistența la impact (Impact Strength) - ASTM D256 (Izod) sau ISO 179 (Charpy)

Rezistența la impact măsoară energia absorbită de material la o lovitură bruscă, standardizat prin testele Izod sau Charpy. Se exprimă în J/m sau kJ/m². PLA are rezistență la impact joasă (material fragil la șocuri), ABS are rezistență la impact ridicată (de aceea se folosea la carcase de laptop), TPU absoarbe excelent energia la impact.

Dacă piesa ta va fi expusă la lovituri, căzături sau sarcini dinamice, rezistența la impact este mai relevantă decât rezistența la tracțiune pentru selecția materialului.

Melt Flow Index - MFI (g/10 min)

MFI (Melt Flow Index) sau MFR (Melt Flow Rate) măsoară cât de ușor curge materialul topit printr-un orificiu standardizat la temperatură și presiune specifică, în 10 minute. Un MFI ridicat înseamnă material care curge ușor, suprafețe mai fine, detalii mai bune, dar adeziune inter-strat mai slabă și rezistență mecanică mai mică. Un MFI scăzut înseamnă material mai vâscos, adeziune inter-strat mai bună și rezistență mecanică mai mare, dar necesită presiune de extrudare mai mare.

PLA+ și TPU au MFI ridicat; Nylon, PC și filamentele cu fibră de carbon au MFI scăzut. MFI influențează direct viteza maximă de printare și parametrii de retracție necesari.

Cum compari două filamente folosind TDS-ul

Când compari două filamente pentru o aplicație specifică, urmează această ordine logică de decizie:

Mai întâi, verifică compatibilitatea termică cu aplicația: piesa va fi expusă la căldură? Dacă da, compară HDT-ul materialelor candidate cu temperatura maximă din aplicație, adăugând o marjă de siguranță de cel puțin 20–30 °C. Dacă HDT-ul materialului este de 70 °C și aplicația funcționează la 60 °C, marginea este prea mică.

Apoi, evaluează solicitările mecanice: piesa va fi trasă, îndoită, comprimată sau lovită? Selectează proprietatea mecanică relevantă - tracțiune, încovoiere sau impact - și compară valorile în aceeași direcție (XY vs. XY, nu XY vs. Z). Nu compara rezistența la tracțiune a unui material cu HDT-ul altuia.

Verifică condițiile de testare din TDS înainte de a compara valori numerice între producători diferiți. Un PLA testat la 100% infill, viteză mică și răcire activă va arăta valori mecanice semnificativ mai mari decât un PETG testat la 50% infill și viteză mare, chiar dacă PETG este, în mod normal, mai rezistent.

În final, evaluează printabilitatea: verifică toleranța de diametru (±mm), ovalizarea (dacă este raportată), temperatura de printare (compatibilă cu nozzle-ul tău) și cerințele de pat și cameră de printare.

Ce înseamnă toleranța ±0,05 mm față de ±0,02 mm în practică

Diferența dintre un filament cu toleranță ±0,05 mm și unul cu ±0,02 mm pare mică pe hârtie, dar impactul în printare este semnificativ. Slicerul calculează volumul de material extrudat pe baza diametrului declarat și nu compensează variațiile reale de diametru în timp real. Un filament care variază de la 1,70 mm la 1,80 mm pe aceeași rolă introduce o variație de volum extrudat de circa 6%, vizibilă ca inconsistență de suprafață, goluri sau striuri.

Un filament cu toleranță ±0,02 mm (variație maximă de la 1,73 mm la 1,77 mm) produce variații de volum sub 1%, practic imperceptibile în printul finit. De aceea filamentele premium (Polymaker, FormFutura, AzureFilm) investesc în sisteme de măsurare pe 3 axe și sunt mai scumpe: controlul dimensional are un cost de producție real.

Cum citești un TDS când compari filamente de la producători diferiți

Cel mai frecvent greșeală la compararea a două TDS-uri este ignorarea metodei de testare. Datele tehnice generate pe epruvete printate 3D depind puternic de imprimantă și de setările de printare aplicate. Datele sunt oferite ca referință, nu ca substituent pentru testarea de utilizare finală. Doi producători care raportează rezistența la tracțiune a PLA la 50 MPa, respectiv 38 MPa, pot fi la fel de buni, dacă primul a testat la 100% infill și al doilea la 40%.

Regula practică: verifică dacă TDS-ul specifică procentul de infill, orientarea printului (XY sau Z), temperatura de printare folosită la testare și dacă epruveta a fost tratată termic (annealing) după printare. HT-PLA de la Polymaker, de exemplu, are HDT de circa 58 °C ca printat, dar depășește 150 °C după tratament termic (annealing), o diferență enormă, produsă de același material.

Întrebări frecvente (FAQ)

Ce este un TDS la filament 3D?

TDS (Technical Data Sheet) este fișa tehnică a produsului, documentul în care producătorul filamentului comunică proprietățile măsurate ale materialului: parametrii de printare (temperaturi, viteză), proprietăți fizice (diametru, toleranță, densitate) și proprietăți termice și mecanice (Tg, HDT, rezistență la tracțiune, modul de flexie). TDS-ul diferă de SDS (Safety Data Sheet), care se referă la manipulare sigură și riscuri chimice.

Ce înseamnă HDT la un filament și de ce este important?

HDT (Heat Deflection Temperature) este temperatura la care o epruvetă standard se deformează cu 0,25 mm sub o sarcină centrată de 0,45 MPa sau 1,80 MPa (standard ASTM D648 / ISO 75). HDT este cel mai relevant indicator al rezistenței termice practice pentru piesele 3D printate funcționale, indică direct temperatura la care piesa va ceda sub sarcină. Nu este același lucru cu Tg (temperatura de tranziție vitroasă) sau cu Vicat, care măsoară fenomene diferite.

Care este diferența dintre Tg, HDT și Vicat la un filament?

Tg (Glass Transition Temperature) este temperatura la care polimerul amorf trece din stare rigidă în stare mai flexibilă, parametru de știință a materialelor, nu o prezicere directă a performanței practice. HDT măsoară deformarea sub sarcină la temperaturi ridicate, relevant pentru aplicații funcționale. Vicat măsoară penetrarea unui ac în suprafața materialului la temperaturi ridicate, util mai ales pentru materiale flexibile. Aceste trei mărimi nu sunt interschimbabile și nu trebuie comparate între materiale diferite (de ex. HDT al unui material vs. Tg al altuia).

Ce înseamnă toleranța ±0,05 mm la un filament de 1,75 mm?

Toleranța ±0,05 mm înseamnă că diametrul filamentului poate varia între 1,70 mm și 1,80 mm de-a lungul bobinei. ±0,05 mm este considerat minimul acceptabil pentru un filament de calitate conform standardelor industriei. Producătorii premium oferă ±0,02–0,03 mm. O toleranță mai strânsă produce extrudare mai consistentă, suprafețe mai uniforme și mai puține defecte de printare, mai ales la viteze mari de printare.

Ce este ovalizarea (ovality) la un filament și cum o detectez?

Ovalizarea descrie gradul de deviere a secțiunii transversale a filamentului de la forma perfectă circulară. Un filament oval poate măsura 1,75 mm pe o axă și 1,65 mm pe axa perpendiculară. Ovalizarea cauzează variații de volum la extrudare și dificultăți de alimentare în extruder. Detectarea ovalizării necesită un micrometru sau șubler cu bacuri, cu rotirea filamentului la 90° între măsurători. Producătorii care raportează ovalizarea în TDS (FormFutura, Polymaker) sunt mai transparenți privind calitatea producției.

Cum interpretez rezistența la tracțiune în MPa a unui filament?

Rezistența la tracțiune (tensile strength, ASTM D638 / ISO 527) exprimă forța maximă pe unitate de secțiune transversală pe care materialul o suportă înainte de rupere, la tragere. Se exprimă în MPa. Cu cât valoarea este mai mare, cu atât piesa rezistă mai bine la sarcini de tracțiune. Atenție: valorile din TDS sunt obținute pe epruvete printate în condiții standardizate (de regulă 100% infill, orientare XY), piesele tale printate cu infill parțial sau în orientare Z vor arăta valori mai mici.

Cum știu dacă un filament va rezista la aplicația mea outdoor?

Verifică în TDS: rezistența UV (dacă este raportată), HDT față de temperatura maximă la care va fi expusă piesa și absorbția de umiditate. ASA este superior ABS-ului pentru aplicații outdoor datorită rezistenței UV superioare. PC rezistă bine la temperaturi ridicate (HDT 130–140 °C) și la impact. Consultați și SDS-ul pentru informații despre rezistența chimică dacă piesa va fi expusă la solvenți, uleiuri sau produse de curățenie.

Pot compara rezistența la tracțiune a unui filament PLA cu cea a unui TPU?

Nu direct, fără context. TPU are rezistență la tracțiune mai mică decât PLA în valori absolute (25–40 MPa față de 40–65 MPa), dar alungirea la rupere a TPU (300–600%) este mult mai mare decât a PLA (3–10%). PLA este mai rigid și rezistă mai bine la sarcini statice; TPU absoarbe mai bine șocurile și se deformează fără a se rupe. Selectarea materialului corect depinde de tipul de solicitare, nu doar de o singură valoare numerică din TDS.

Ce este MFI la un filament și cum îl folosesc?

MFI (Melt Flow Index, g/10 min) măsoară fluiditatea materialului topit la temperatură și presiune standardizată. Un MFI ridicat înseamnă material care curge ușor, suprafețe mai fine, dar adeziune inter-strat mai slabă. Un MFI scăzut înseamnă material mai vâscos, aderență mai bună, dar presiune de extrudare mai mare necesară. MFI este util când evaluezi compatibilitatea unui filament cu viteze mari de printare sau cu nozzle-uri mai mici (0,2–0,25 mm).
