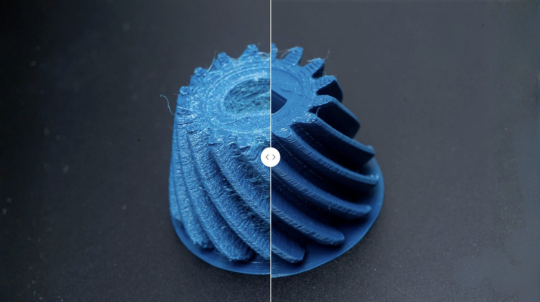

Ce înseamnă „higroscopicitate" și cum se măsoară

Higroscopicitatea unui polimer reprezintă capacitatea sa de a absorbi vapori de apă din mediul înconjurător. Spre deosebire de materiale impermeabile, majoritatea polimerilor termoplastici folosiți în imprimarea FDM sunt hidrofili în grade diferite — moleculele de apă penetrează rețeaua polimerică și se leagă chimic sau fizic de lanțurile polimerice.

Parametrul standard de măsurare este absorbția de apă la echilibru, exprimată ca procent din masă (% wt), măsurată conform ASTM D570 (imersie în apă 24 ore la 23°C) sau ISO 62. Valorile din fișele tehnice (TDS) ale producătorilor urmează de regulă aceste standarde.

Important: valorile ASTM D570 (imersie în apă lichidă) sunt mai mari decât absorbția reală din aer umed - în condiții normale de depozitare la 50–60% umiditate relativă, materialul absoarbe mai puțin decât indică testul standard. Totuși, valorile comparative rămân relevante și consistente între materiale.

Clasificare filamente FDM după higroscopicitate: tabel comparativ

Surse: ASTM D570 / ISO 62. Valorile variază între formulări și producători, consultați fișa tehnică specifică a produsului. Valorile pentru PA6 includ date din literatura de specialitate și TDS-uri producători (Polymaker, Fiberlogy, BASF Forward AM). Valorile pentru PVA includ date Polymaker PolyDissolve TDS.

De ce PA6 absorb atât de multă apă: explicația chimică

Diferențele uriașe de higroscopicitate între materiale au o explicație structurală clară. Nu este vorba de „calitate mai bună sau mai proastă" - este o proprietate intrinsecă a chimiei polimerului.

PA6 și PA66: grupurile amidice atrag apa activ

Nylon-ul (poliamida) conține grupuri amidice (–CO–NH–) la intervale regulate de-a lungul lanțului polimeric. Aceste grupuri formează legături de hidrogen cu moleculele de apă — practic, moleculele de apă se „ancorează" chimic în structura materialului. Cu cât sunt mai multe grupuri amidice la unitatea de lungime a lanțului (indice mai mic al numărului din denumire), cu atât higroscopicitatea este mai mare.

De aceea PA6 (mai multe grupuri amidice) absoarbe mai multă apă decât PA12 (mai puține grupuri amidice, lanț mai lung între ele). PA12 are un indice ASTM D570 de 1,5–3% față de ~9,5% pentru PA6 — o diferență de 3–6 ori între două materiale din aceeași familie.

PVA: solubil în apă prin design

Alcoolul polivinilic (PVA) este conceput tocmai pentru a se dizolva în apă — de aceea este folosit ca material de suport solubil. Grupurile hidroxil (–OH) sunt extrem de polare și atrag apa intens. La umiditate ridicată, PVA nu doar absoarbe apă — se poate degrada parțial și devine lipicios, inutilizabil pentru imprimare.

PC: higroscopicitate ridicată în ciuda valorilor mici ASTM

Policarbonatul pare la prima vedere mai puțin higroscopic decât PA6 (0,3–0,5% față de 9,5%). Problema lui este alta: hidroliza. Chiar și o cantitate mică de apă absorbită declanșează scindarea lanțurilor polimerice la temperaturile ridicate de procesare (240–280°C), cu efecte ireversibile asupra proprietăților mecanice ale piesei. La PC, și 0,02% umiditate poate fi suficient pentru a genera defecte vizibile.

PETG vs PLA: similar numeric, diferit în practică

Valorile ASTM D570 pentru PETG și PLA sunt apropiate (0,1–0,5%), dar comportamentul în imprimare diferă. PETG este mai sensibil la umiditate în termeni de calitate vizuală — suprafețele devin mate și rugoase chiar și la absorbții mici. PLA tolerează mai bine umiditatea fără să genereze defecte vizibile imediate, deși pe termen lung absorbția duce la fragilizare.

ABS, ASA și PP: de ce rezistă

ABS și ASA sunt copolimeri nepolari sau slab polari, fără grupuri funcționale care să atragă activ moleculele de apă. PP (polipropilena) este practic inertă față de apă — structura sa cristalină și absența grupurilor polare o fac unul dintre cele mai rezistente materiale la umiditate din categoria FDM.

Ce înseamnă acest lucru în ce privește depozitarea și uscarea?

Înțelegerea gradului de higroscopicitate îți permite să prioritizezi resursele, nu toate filamentele necesită același nivel de atenție.

Materiale care necesită protocol strict (Nylon, PVA, PC)

• - Depozitare obligatorie în container etanș cu silicagel după fiecare sesiune de printare, indiferent de durata sesiunii.
• - Imprimare preferabil din uscător activ sau drybox etanș cu alimentare continuă.
• - Uscare obligatorie înaintea oricărei sesiuni dacă rola nu a fost în container etanș.
• - Verificare periodică a silicagelului — la materiale extrem de higroscopice, silicagelul se saturează mai rapid.
• - Pentru PC: verificare umiditate chiar și din ambalajul original — rola nouă poate necesita uscare preventivă.

Materiale care necesită atenție moderată (TPU, PETG)

• - Depozitare în sac cu zip și silicagel după fiecare sesiune.
• - Uscare recomandată dacă rola a stat deschisă mai mult de 8–12 ore la umiditate ambientală de 50%+ RH.
• - TPU: tratează similar cu Nylon dacă lucrezi în sezon cald sau în spații cu umiditate ridicată.
• - PETG: deși valorile ASTM sunt mici, suprafețele mate sunt un indicator timpuriu de umiditate — nu ignora primele semne.

Materiale care tolerează condiții normale (PLA, ABS, ASA)

• - Depozitare în pungă cu zip, suficient pentru utilizare curentă.
• - Uscare necesară doar dacă rola a stat deschisă săptămâni sau luni, sau dacă observi simptome clare (pocnituri, stringing neobișnuit).
• - PLA: atenție la depozitare pe termen lung (>3 luni), chiar și fără simptome de imprimare, filamentul poate deveni fragil.

PP: aproape fără restricții de depozitare

• - Polipropilena poate fi lăsată deschisă fără îngrijorare pentru perioade îndelungate.
• - Problemele de imprimare la PP provin din altă parte (aderență la platformă, warping), nu din umiditate.
