Structura chimică - segmente moi și dure

TPU este un copolimer bloc segmentat, compus din alternarea regulată a două tipuri de segmente cu proprietăți opuse — aceasta este baza structurală a comportamentului său elastomeric unic:

• Segmentele moi (soft segments) - construite dintr-un poliol (polieter sau poliester) reacționat cu diizocianat. Sunt amorfe, flexibile la temperaturi normale și conferă elasticitatea, alungirea la rupere ridicată și caracterul cauciucat al TPU.
• Segmentele dure (hard segments) - construite dintr-un extender de lanț (de regulă un diol cu masă moleculară mică) reacționat cu diizocianat. Sunt semi-cristaline sau sticloase, rigide, și conferă rezistența mecanică, duritatea Shore și comportamentul termoplastic (capacitatea de a fi retopit).

Prin varierea raportului masic între segmentele moi și dure, producătorii pot controla precis duritatea Shore, alungirea la rupere, modulul de elasticitate și temperatura de înmuiere - toate pe baza aceluiași polimer de bază.

TPU pe bază de polieter vs. poliester

Tipul de poliol din segmentul moale determină două familii distincte de TPU cu caracteristici diferite:

Majoritatea filamentelor TPU disponibile pe piață sunt pe bază de polieter, datorită rezistenței superioare la umiditate și flexibilității la temperaturi joase.

Scara Shore - cum se citește și ce înseamnă în practică

Duritatea Shore este parametrul cel mai important pentru selectarea unui filament TPU. Măsoară rezistența unui elastomer la penetrarea unui indentator standardizat, conform ISO 868 și ASTM D2240. Există două scale relevante pentru TPU:

• Shore A - pentru materiale moi și elastomerice; folosit pentru TPU cu duritate 60A–98A. Indentatorul este tronconic cu vârf rotunjit.
• Shore D - pentru materiale mai dure; folosit când materialul depășește ~95A. Un TPU de 95A ≈ 40–45D.

Regula practică: Cu cât Shore A este mai mic (material mai moale), cu atât printarea este mai dificilă. Utilizatorii fără experiență cu filamente flexibile ar trebui să înceapă cu TPU 95A și să coboare progresiv spre valori mai mici pe măsură ce câștigă experiență.

Proprietăți mecanice și termice

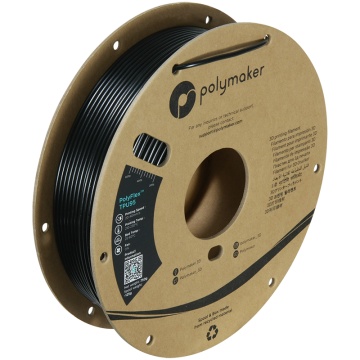

Tabelul următor prezintă valorile proprietăților mecanice pentru TPU 95A filament FDM, bazate pe datele tehnice publicate de Polymaker (PolyFlex TPU-95A, TDS 2023) și Recreus (FilaFlex 95A, TDS 2023). Valorile variază semnificativ în funcție de duritatea Shore - TPU 82A va avea alungire la rupere mult mai mare și modul mult mai mic față de 95A.

Notă importantă privind modulul de elasticitate: TPU 95A are modul de elasticitate de 50–200 MPa — de 10–40 de ori mai mic față de PLA (3.000–4.000 MPa) sau PETG (1.800–2.100 MPa). Piesele din TPU nu sunt rigide și nu pot fi utilizate ca înlocuitor structural al materialelor rigide. Funcția TPU este deformarea elastică controlată, nu rezistența la sarcini statice mari.

Avantaje și dezavantaje - sinteză

Înainte de a alege TPU, este util să aveți o imagine de ansamblu clară. Tabelul de mai jos sintetizează avantajele și dezavantajele reale, bazate pe proprietățile tehnice și cerințele de procesare.

TPU vs. TPE vs. TPC - diferențe

Termenii TPU, TPE și TPC sunt folosiți adesea interschimbabil în descrierile de filamente, ceea ce creează confuzie. Iată distincțiile corecte:

Concluzie practică: Când vedeți „TPE" pe un filament fără specificații suplimentare, solicitați TDS-ul producătorului pentru a afla chimia exactă. Un filament TPE fără chimie declarată poate fi SEBS sau SBS, cu proprietăți și parametri de printare complet diferiți față de TPU. Preferați filamentele TPU cu TDS declarat față de filamentele TPE generice pentru aplicații unde proprietățile contează.

Parametri de printare FDM

TPU are cel mai specific set de cerințe de printare din filamentele de uz general. Principala provocare este că filamentul elastic tinde să se comprime și să se flambeze în zona de alimentare înainte de extruder - fenomen denumit buckling. Toate setările de mai jos sunt optimizate pentru a preveni buckling-ul.

Probleme tipice la printarea TPU și soluții

Bowden vs. Direct Drive - de ce contează enorm pentru TPU

Aceasta este cea mai importantă decizie de hardware pentru printarea TPU și este tratată superficial sau ignorată complet în cele mai multe articole despre acest material.

De ce Bowden este problematic pentru TPU moale

Într-un setup Bowden, filamentul parcurge un tub PTFE de lungime variabilă (20–70 cm tipic) înainte de a ajunge la duză. Filamentele rigide (PLA, PETG) nu sunt afectate — forța de împingere se transmite direct. TPU moale (sub 90A) se comprimă longitudinal sub forța de extrudere: în loc să fie împins în duză, se lărgește lateral și se flambează în tub — fenomenul de buckling. Efectele vizibile: under-extrudare, blocaje, printare neuniformă.

Condiții în care Bowden funcționează cu TPU

• TPU cu duritate ≥ 92–95A — mai rigid, rezistă mai bine la compresie longitudinală
• Tub Bowden scurt (<30 cm) și fără joc între extruder și intrarea tubului
• Viteză de printare redusă la 15–20 mm/s
• Retracție minimă (1–2 mm maxim) sau dezactivată
• Tub Bowden de calitate (Capricorn TL sau echivalent, diametru interior precis de 1,9 mm pentru filament 1,75 mm)

Direct Drive - soluția recomandată pentru TPU sub 90A

Pe un setup Direct Drive, distanța parcursă de filament de la roata de alimentare la duză este de 3–10 mm — incomparabil mai scurtă față de Bowden. Riscul de buckling dispare practic. Direct Drive permite printarea TPU de orice duritate Shore, inclusiv 60A, la viteze de 20–40 mm/s cu retracție de 0–1 mm.

Higroscopicitate și uscare

TPU este unul dintre cele mai higroscopice filamente FDM comune, cu o absorbție de umiditate la echilibru (50% RH) de 0,5–1,0% (ASTM D570) - de 2–5 ori mai mult decât ABS și semnificativ mai mult decât PETG. Aceasta este o limitare practică critică.

La temperatura de extrudere (220–240°C), umiditatea absorbită produce hidroliza legăturilor uretanice din lanțul polimeric, generând CO₂ și degradând proprietățile elastomerice. Efectele vizibile: bule la suprafața printului, pocnituri audibile în extruder, pierderea elasticității piesei finite și stringing excesiv.

Protocol de uscare recomandat pentru TPU

• Temperatură: 50–60°C (nu depășiți 65°C - rola se poate deforma)
• Durata: 6–8 ore pentru rolă de 500g–1 kg
• Dispozitiv: uscător de filament dedicat (ex. Sunlu S2, Polymaker PolyDryer) cu termometru calibrat
• Depozitare: cutie sigilată cu desicanți (silica gel), vacuum bag sau recipient etanș
• Important: uscați filamentul imediat înainte de printare - TPU reabsoarbe umiditate rapid chiar și în câteva ore dacă temperatura și umiditatea ambientală sunt ridicate

Siguranță și emisii

TPU produce emisii mai reduse decât ABS sau ASA, dar nu este complet inert la temperatura de extrudere. Principalii compuși volatili identificați includ izocianați reziduali (MDI - 4,4′-metilen difenilen diizocianat) în cantități foarte mici și produși de degradare termică a poliuretanului.

MDI este clasificat de IARC în Grupa 3 (neclasificabil ca cancerigen) dar este un puternic sensibilizant respirator — expunerea repetată poate induce astm ocupațional. NIOSH recomandă o limită de expunere (REL) de 0,05 ppm ceiling pentru izocianații din familie MDI.

Recomandări practice

• Ventilați spațiul de printare - TPU este mai sigur decât ABS, dar nu printați în spații complet închise fără circulație a aerului
• Evitați supraîncălzirea TPU peste 250°C - temperaturile excesive cresc semnificativ degradarea termică și emisiile
• Persoanele cu astm sau sensibilizare la izocianați ar trebui să utilizeze filtrare HEPA + carbon activ

TPU și contactul cu pielea

TPU finit (piesa printată și răcită) este considerat biocompatibil și tolerant la contact cu pielea în condiții normale — acesta este motivul utilizării sale în huse de telefon, curele de ceas și dispozitive medicale. Biocompatibilitatea trebuie verificată specific (ISO 10993) pentru aplicații medicale implantabile sau cu contact prelungit cu mucoase.

Postprocesare

Înlăturarea suporturilor

Suporturile pentru piesele TPU sunt dificil de înlăturat din cauza aderenței bune și a elasticității — materialul se deformează în loc să fractureze curat. Strategii recomandate: minimizați suporturile prin orientare optimă a piesei; utilizați materiale de suport solubile (PVA) dacă imprimanta permite multi-material; sau printați suporturile din PLA cu interfață de separare (gap de 0,2 mm).

Lipire

Piesele TPU se lipesc cu adezivi cianoacrilici flexibili — nu cu super glue standard rigid, care devine fragil și se desprinde la deformarea piesei. Adezivii epoxidici flexibili sau adezivii de contact (neopren) sunt alternative viabile pentru asamblări care vor fi solicitate mecanic.

Vopsire

Vopsirea TPU este dificilă datorită flexibilității — vopselele rigide crapă la deformare. Utilizați vopsele flexibile specifice pentru cauciuc sau TPU (disponibile în industria auto), sau grunduri flexibile acrilice. Testați întotdeauna aderența pe o bucată de material înainte de aplicarea pe piesa finală.

Șlefuire și finisare mecanică

TPU nu se șlefuiește eficient - elasticitatea previne abraziunea uniformă. Liniile de strat rămân vizibile pe piesele TPU și sunt acceptate ca caracteristică a procesului FDM. Pentru suprafețe mai netede, reduceți înălțimea de layer la 0,1–0,15 mm.

Tipuri de filament TPU disponibile

TPU standard 95A - recomandat pentru începători cu filamente flexibile

Cel mai ușor TPU de printat, printabil și pe setup-uri Bowden cu ajustări. Potrivit pentru huse de telefon, curele, capace protective, roți pentru imprimante 3D, piese funcționale cu flexibilitate moderată. Exemple: Polymaker PolyFlex TPU-95A, Recreus FilaFlex 95A, AzureFilm TPU 95A, NinjaTek Cheetah 95A.

TPU 95A High Flow (High Speed)

Formulări optimizate pentru viteze de printare mai mari (50–100 mm/s față de 20–40 mm/s standard), menținând aceleași proprietăți mecanice. Utile pentru productivitate crescută în printarea în serie. Necesită Direct Drive pentru cele mai bune rezultate. Exemplu: Polymaker PolyFlex TPU-95A HF.

TPU moale 82A–85A

Flexibilitate semnificativ mai mare față de 95A. Direct Drive recomandat. Alungire la rupere tipică: 400–550%. Potrivit pentru: garnituri, grip-uri, huse cu absorbție de impact maximă, aplicații medicale de contact superficial. Exemple: Recreus FilaFlex 82A, NinjaTek Ninja Flex 85A.

TPU foarte moale 60A–70A

Materialele cele mai moi din categoria FDM, cu comportament aproape de silicon. Direct Drive obligatoriu. Viteză de printare 10–20 mm/s. Aplicații specializate: branțuri ortopedice personalizate, proteze, piese de simulare medicală, amortizoare. Exemple: Recreus FilaFlex 60A, Recreus FilaFlex 70A.

TPU cu proprietăți speciale

• TPU ESD - formulări cu aditivi conductivi pentru disipare electrostatică; utilizate în industria electronică
• TPU antibacterian - cu aditivi antimicrobieni; pentru aplicații medicale sau de contact cu alimente (verificați certificarea specifică)
• TPU armat cu fibră de carbon scurtă - rigiditate și rezistență la abraziune crescute, dar pierderea elasticității caracteristice TPU; aplicații de nișă industriale

TPC (Termoplastic Copoliester) - alternativa cu rezistență termică mai mare

TPC are HDT de 100–150°C față de 45–60°C la TPU standard — avantaj decisiv pentru aplicații la temperaturi ridicate (lângă motoare, în habitaclul auto, expus la soare direct). Proprietăți elastomerice similare cu TPU în intervalul de duritate echivalent.

Aplicații și când să NU alegeți TPU

TPU este alegerea corectă când piesa trebuie să fie flexibilă, să absoarbă șocuri, să reziste la uzură sau să fie în contact cu pielea:

• Huse de telefon și tabletă - absorbție de impact, grip, personalizare; TPU 85A–95A
• Curele, benzi și bride flexibile - rezistență la rupere și alungire mare; TPU 90A–95A
• Garnituri și etanșări - flexibilitate și rezistență chimică; TPU 70A–90A
• Roți pentru roboți și platforme mobile - amortizare și tracțiune; TPU 85A–95A
• Tălpi și branțuri pentru încălțăminte personalizată - confort și rezistență la abraziune; TPU 80A–90A
• Prototipuri pentru produse cu piese moi - testare ergonomie și funcționalitate înainte de producție
• Dispozitive de prindere și fixturi - protejează suprafețele sensibile de zgârieturi; TPU 90A–95A
• Jucării, figurine și piese cu elemente flexibile - articulații printate, elemente de mișcare

Când să NU alegeți TPU

Întrebări frecvente despre TPU (FAQ)

Ce înseamnă Shore 95A și cum îl aleg?

Shore A măsoară rezistența la penetrare a unui elastomer conform ISO 868/ASTM D2240 — valori mai mari = material mai dur. 95A este cel mai dur TPU comun în FDM, similar unui eraser/radieră, cu alungire la rupere de 200–400%. 70A este mult mai moale, similar cauciucului de silicon, cu alungire de 500–700%. Începeți cu 95A dacă nu aveți experiență cu filamente flexibile.

Pot printa TPU pe o imprimantă cu Bowden?

Depinde de duritatea Shore. TPU 95A este printabil pe Bowden cu: viteză redusă la 15–20 mm/s, retracție minimă (1–2 mm), tub Bowden scurt și de calitate (Capricorn), fără joc la intrarea tubului în extruder. TPU sub 90A pe Bowden devine dificil sau impracticabil — riscul de buckling crește dramatic cu fiecare punct Shore mai mic. Direct Drive este soluția corectă pentru TPU moale.

De ce face TPU atât de mult stringing?

TPU are vâscozitate ridicată la temperatura de extrudere și tinde să formeze fire la deplasările fără extrudere. Cauzele principale: filament umed (cel mai frecvent), retracție excesivă (paradoxal, poate agrava stringing-ul prin buckling) sau temperatură prea mare. Soluții: uscați filamentul (50–60°C / 6–8 ore), reduceți temperatura cu 5°C, minimizați retracția la 0–1 mm pe Direct Drive.

TPU se poate printa pe High Speed (100+ mm/s)?

TPU standard nu. La viteze mari, elasticitatea filamentului produce under-extrudare prin buckling. Formulările TPU HF (High Flow) precum Polymaker PolyFlex TPU-95A HF sunt optimizate pentru viteze mai mari (50–100 mm/s) pe Direct Drive - dar rămân mai lente față de PLA sau PETG la viteze identice.

Care este diferența dintre TPU și TPE?

TPE (Termoplastic Elastomer) este categoria generică pentru orice elastomer termoplastic — include TPU, TPC, TPO, SEBS, SBS. TPU este o subclasă specifică a TPE, bazată pe chimia poliuretanului. Un filament etichetat „TPE" fără specificații suplimentare poate fi orice din această familie, cu proprietăți și parametri de printare variabili. Preferați filamentele TPU cu TDS declarat față de „TPE generic".

La ce temperatură se printează TPU?

Intervalul standard este 220–235°C pe Direct Drive și 225–240°C pe Bowden. Temperaturi mai ridicate cresc fluiditatea și reduc riscul de buckling pe Bowden, dar cresc stringing-ul și degradarea termică. Nu depășiți 250°C — cresc semnificativ emisiile de compuși de degradare.

Cât de higroscopic este TPU?

TPU este unul dintre cele mai higroscopice filamente FDM comune: absorbție de 0,5–1,0% la echilibru (50% RH, ASTM D570), de 2–5 ori mai mult decât ABS. Simptomele filamentului umed sunt clare: pocnituri în extruder, bule la suprafață, pierderea elasticității piesei finite. Uscați la 50–60°C / 6–8 ore și depozitați sigilat cu desicanți.

TPU este biocompatibil pentru contact cu pielea?

TPU finit (piesă printată, răcită) este considerat general tolerant la contact cu pielea — de aceea este utilizat în huse de telefon, curele și dispozitive purtabile. Biocompatibilitatea pentru aplicații medicale implantabile sau cu contact prelungit cu mucoase necesită testare specifică conform ISO 10993, care nu este efectuată de producătorii de filament de uz general.

Cum înlătur suporturile din piesele TPU?

Suporturile din TPU sunt dificil de înlăturat datorită aderenței și elasticității. Strategii eficiente: minimizați suporturile prin orientare optimă a piesei la slice; utilizați suporturi din material diferit (PLA cu gap de 0,2 mm la interfață) pe imprimante multi-material; sau proiectați piesele cu suporturi integrate care pot fi tăiate cu bisturiul după printare.
