Universul printării 3D este plin de posibilități. Cu toate acestea, tehnicile standard de printare 3D precum FDM, care utilizează filamente precum PLA, ABS, PETG etc pot avea limitări, mai ales când vine vorba de rezistență și funcționalitate. Filamentele standard printate 3D pot fi un factor limitativ. Este posibil să nu fie suficient de puternice pentru utilizare repetată sau suficient de robuste pentru a se integra cu alte componente.

Aici intervin inserturile metalice, acționând ca niște supereroi ascunși care vă transformă printurile 3D din bune în excelente. Aceste mici întărituri metalice oferă o soluție simplă, dar puternică pentru a vă îmbunătăți rezistența pieselor printate.



CE SUNT INSERTURILE METALICE FILETATE

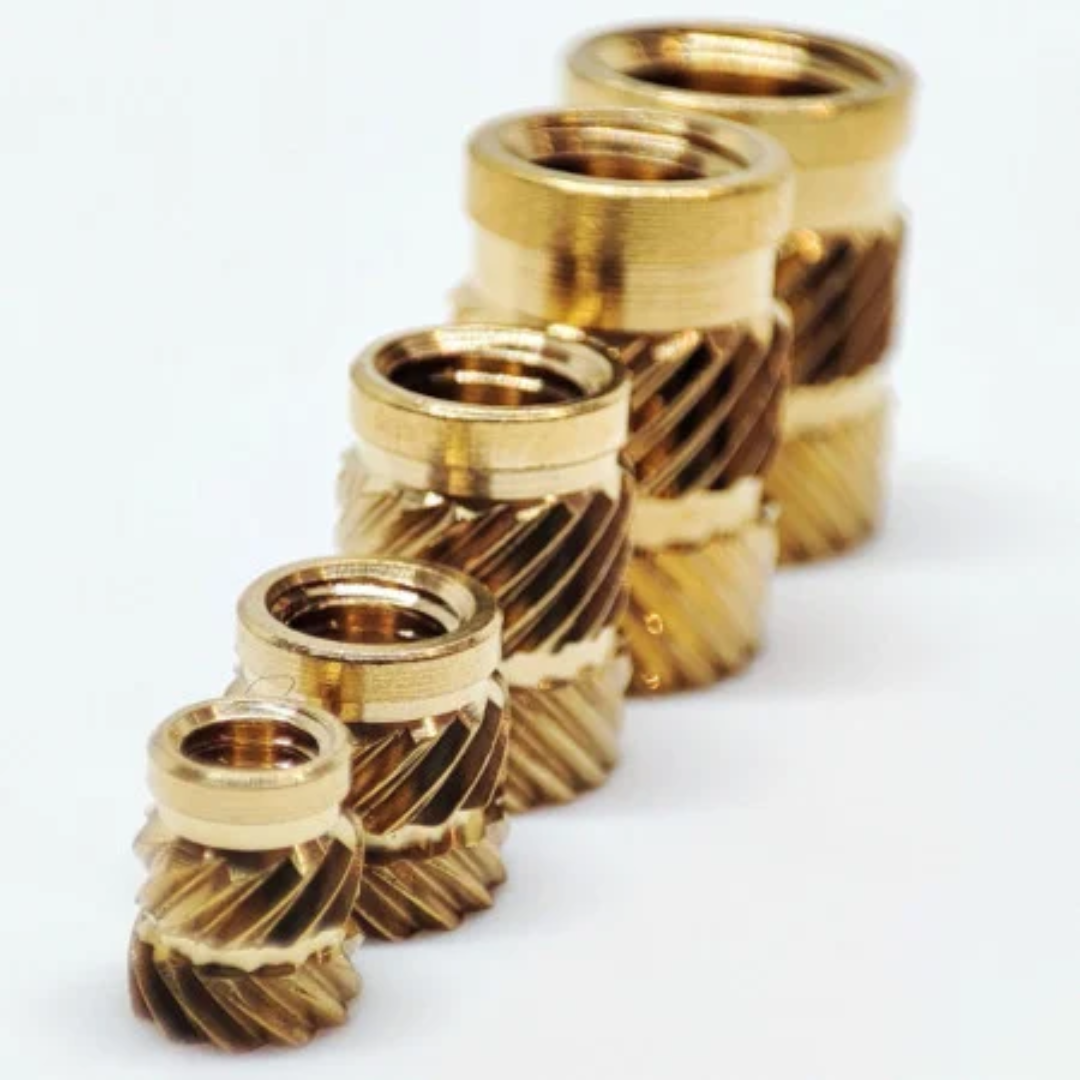

Inserturile metalice filetate sunt în esență cilindri scurți, metalici, cu filet atât în interior, cât și în exterior. Acţionează ca nişte mici întăriri pe care le instalaţi într-o piesă imprimată 3D pentru a crea o gaură puternică, filetată. De obicei realizate din materiale mai rezistente, cum ar fi alama.

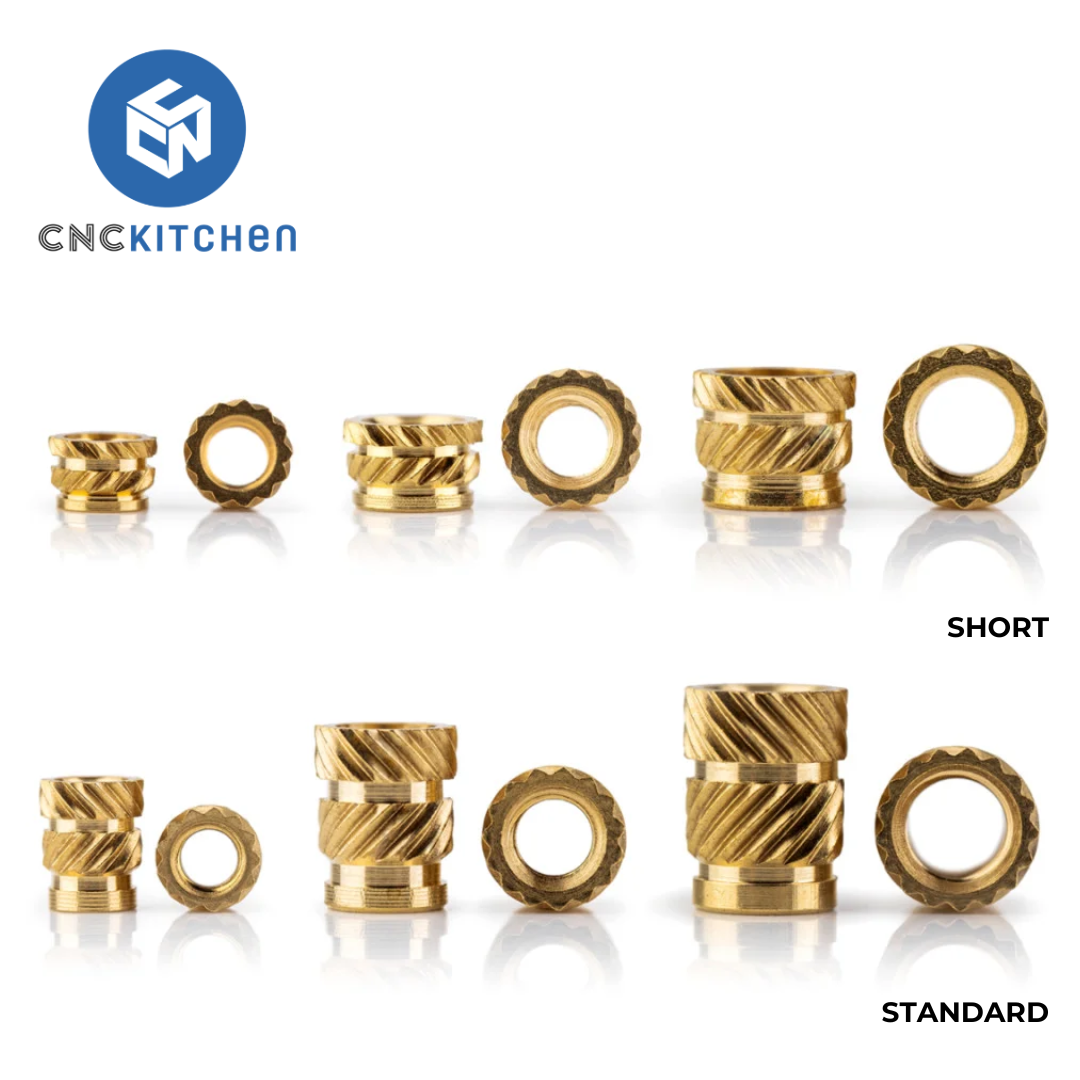

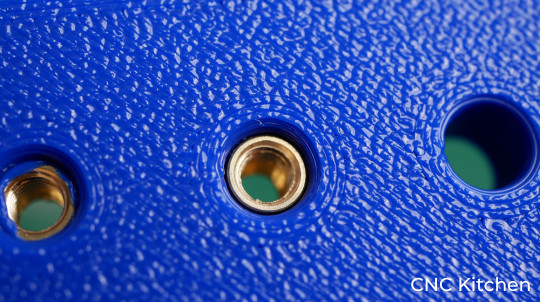

Sursa imaginii: CNC Kitchen

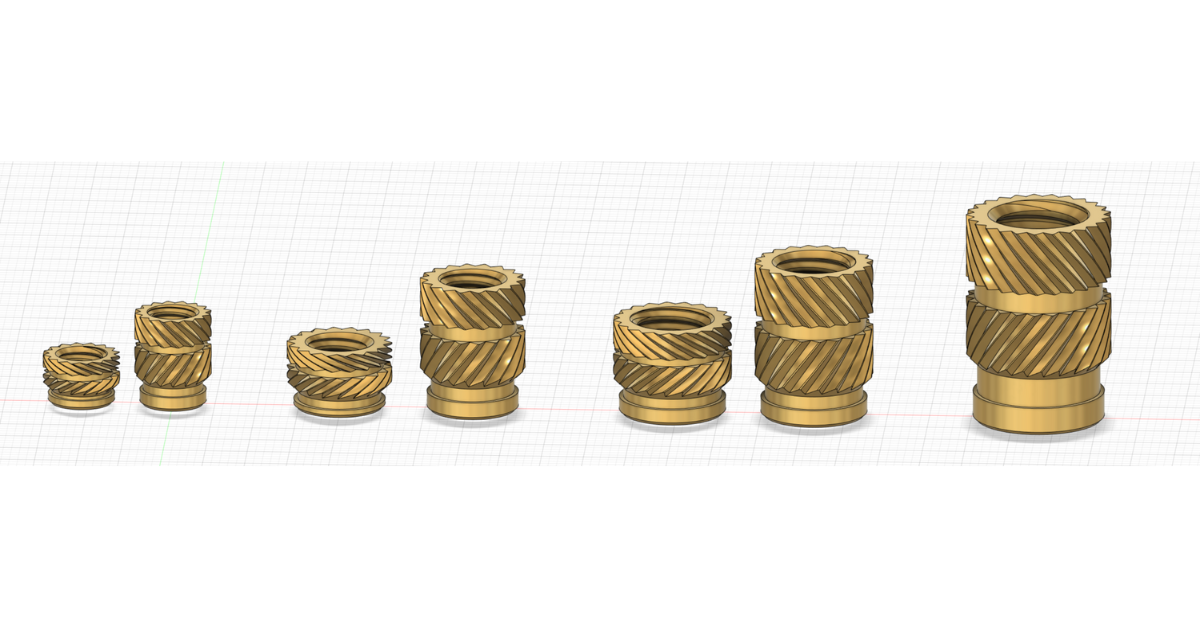

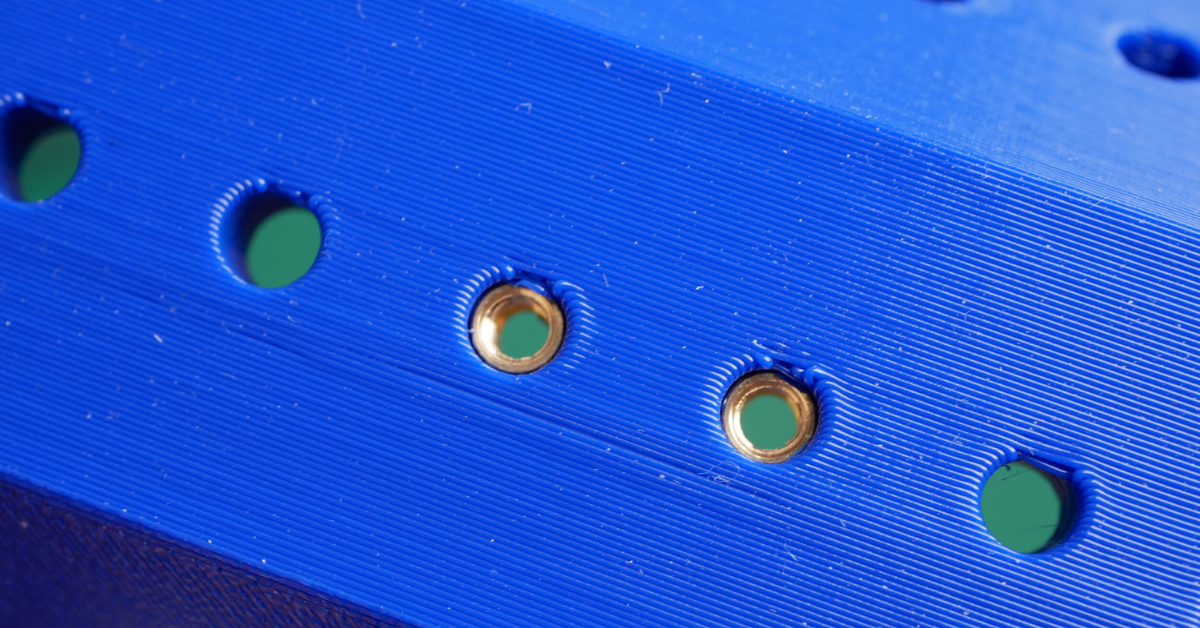

Sursa imaginii: CNC Kitchen

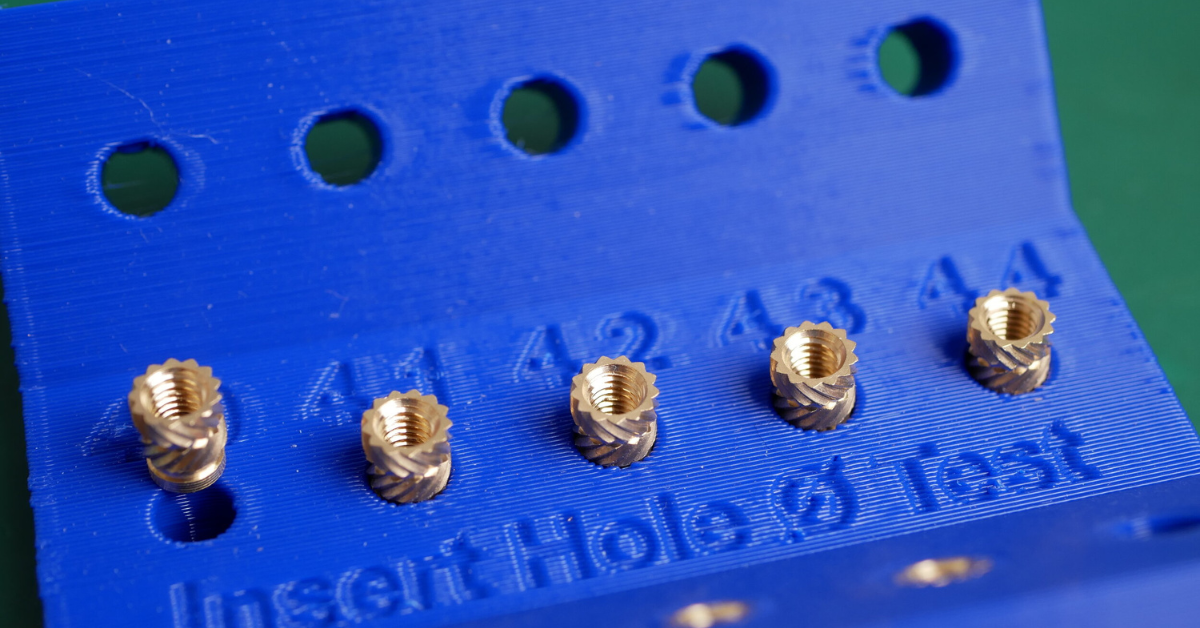

Sursa imaginii: CNC Kitchen

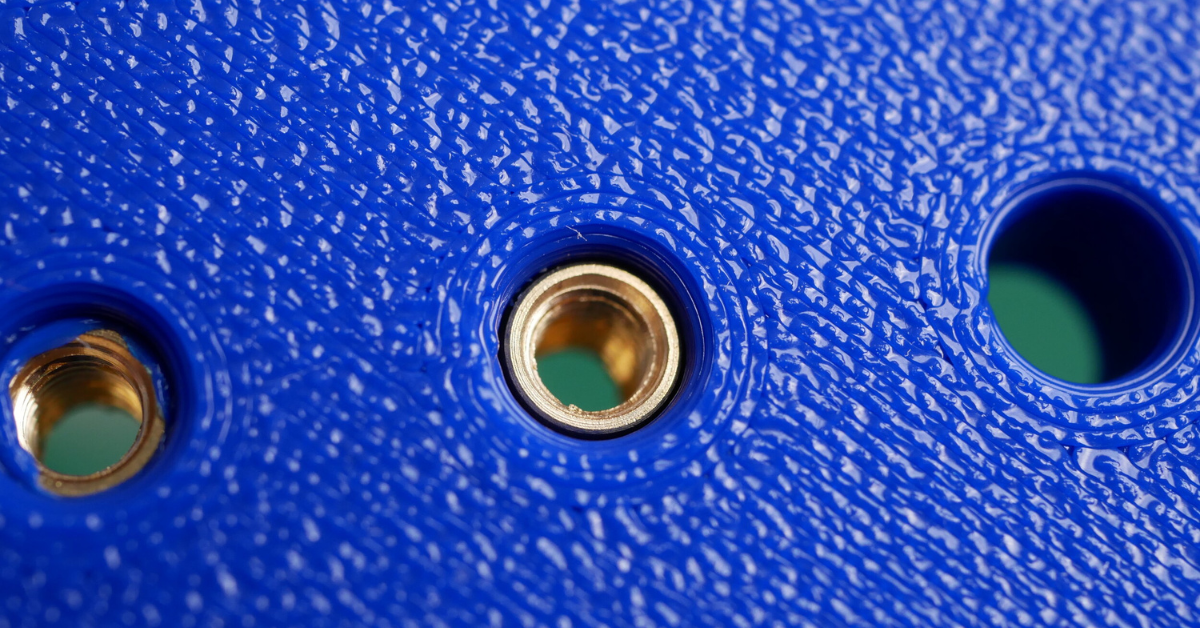

Sursa imaginii: CNC Kitchen



DE CE SĂ UTILIZAȚI INSERTURI METALICE?

Există mai multe motive pentru a include inserturile metalice în proiectele Dvs. printate 3D:



• Rezistență îmbunătățită și durabilitate:

Călcâiul lui Ahile al multor piese imprimate 3D constă în slăbiciunea lor inerentă în jurul zonelor filetate. Filamentele standard PLA sau ABS se pot dezlipi sau rupe cu ușurință la solicitări mecanice, în special cele legate de asamblarea și dezasamblarea repetată.

Inserturile metalice oferă un miez de metal robust în piesa imprimată 3D. Acest lucru întărește semnificativ conexiunea filetată, permițând o fixare sigură și o capacitate portantă crescută.

Astfel, piesele printate 3D permit asamblarea și dezasamblarea în siguranță, fără a deteriora piesa printată 3D din plastic.



• Integrare funcțională:

Imprimarea 3D excelează la crearea de piese personalizate, dar integrarea acestora cu componentele existente poate fi o provocare. Inserturile metalice reduc acest decalaj permițând utilizarea șuruburilor și a tijelor filetate standard.

Imaginați-vă că realizați un suport de cameră personalizat pentru drona Dvs. sau un accesoriu detașabil pentru costumul Dvs. de cosplay. Inserturile permit acestor creații să se integreze perfect cu alte componente folosind filamente standard din industrie.



• Estetică îmbunătățită:

Inserturile metalice oferă un aspect mai curat și mai profesional, sporind atractivitatea estetică a creațiilor Dvs.



• Versatilitate:

Inserturile metalice filetate sunt disponibile în diferite dimensiuni pentru a satisface diferite cerințe de rezistență și aplicare.



• Ușurință în utilizare:

Multe tipuri de inserturi uzualee, cum ar fi inserțiile termostabile, necesită doar un aparat de lipit pentru instalare, făcându-le accesibile pentru majoritatea pasionaților.



• Prototipare îmbunătățită:

În timpul etapei de prototipare, inserturile permit crearea de prototipuri funcționale care imită asamblarea produsului final folosind componente filetate.



APLICAȚII ALE INSERTURILOR METALICE:

Carcase și proiecte electronice:

Montați în siguranță componentele electronice în carcase proiectate la comandă folosind inserturile pentru conexiuni fiabile.

Piese pentru robotică și pentru drone:

Creați conexiuni filetate robuste pentru suporturile de motor, compartimentele bateriei și alte părți funcționale din construcția de drone sau roboți.

Piese și costume pentru cosplay:

Aduceți la viață creațiile Dvs cosplay cu piese detașabile fixate prin șuruburi cu ajutorul inserturilor.

Prototipuri funcționale:

În timpul etapei de prototipare, inserturile vă permit să creați prototipuri care imită asamblarea produsului final folosind componente filetate, asigurând o tranziție lină de la prototip la producție.



ALEGEREA INSERTURILOR POTRIVITE:

Inserturile ideale pentru proiectul Dvs. depind de mai mulți factori:

Cerințe de forță / rezistență: Luați în considerare forțele pe care le va experimenta conexiunea respectivă.

Dimensiune: Inserturile sunt disponibile în diferite dimensiuni. Alegeți dimensiunea potrivită în funcție de nevoile aplicației Dvs., de tipul de filament pe care îl utilizați și, desigur, de dimensiunea piesei printate.

Unelte de instalare: Inserturile necesită un aparat de lipit pentru instalare.

Sursa imaginii: CNC Kitchen



CUM SE PROIECTEAZĂ PENTRU UTILIZAREA INSERTURILOR?

Dacă doriți să utilizați inserturi filetate în piesele Dvs., există doar câteva lucruri pe care trebuie să le aveți în vedere atunci când proiectați.

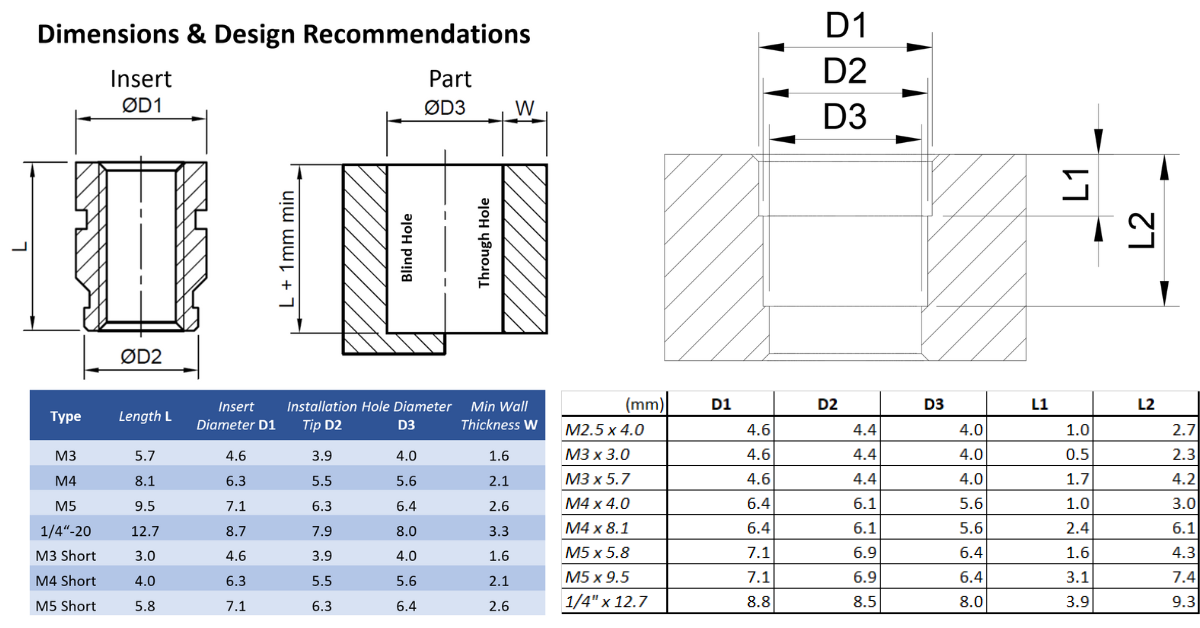

Dimensiunile esențiale sunt rezumate în imaginea de mai jos.



Sursa imaginii: CNC Kitchen

TIPS & TRICKS:

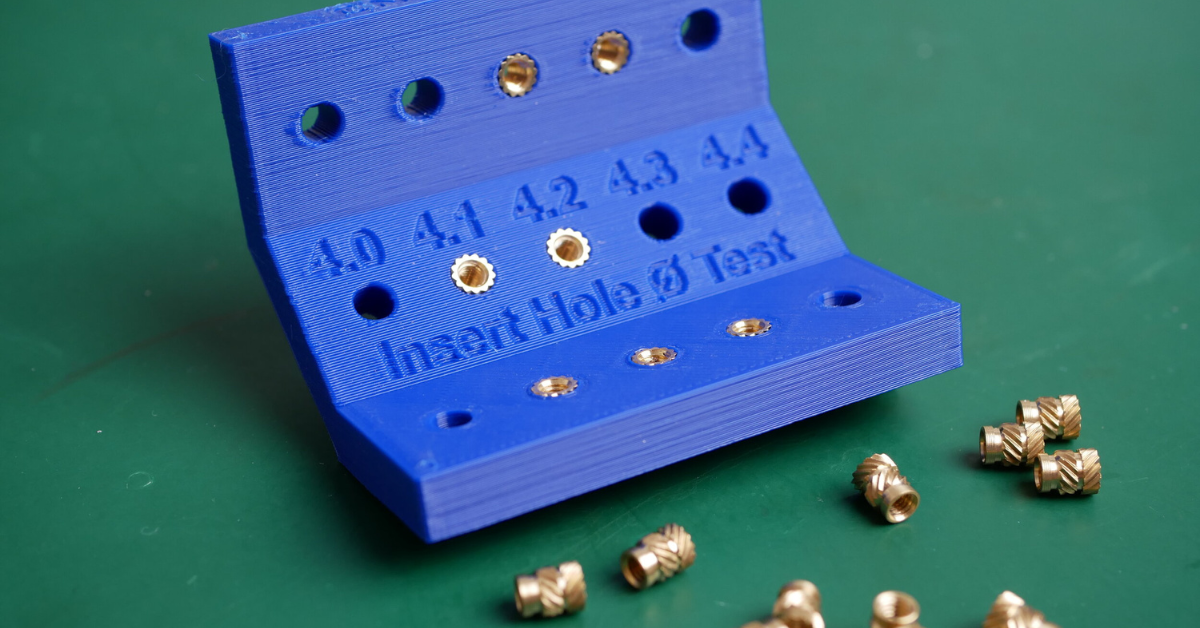

- Diametrul alezajului trebuie adaptat la insertul filetat utilizat. Ar trebui să fie suficient de mare, astfel încât vârful de instalare să poată fi introdus cu ușurință și să nu rămână bavuri sub insert după topire.

Deoarece găurile din piesele imprimate 3D ies de obicei mai mici decât în CAD, este recomandată testarea.

- O gaură oarbă trebuie să fie puțin mai adâncă decât lungimea insertului (aproximativ 1 mm)

- Orificiile de trecere nu trebuie să fie mai lungi decât insertul

- Pentru a asigura rezistența, trebuie să vă asigurați că rămâneți la grosimea minimă a peretelui

- Găurile trebuie să fie drepte (nu conice)

- În mod normal, nu este necesară nicio teșire la marginea găurii



CUM SĂ UTILIZAȚI INSERTURILE ÎN PRINTURI DIN RĂȘINĂ

Inserturile filetate pot fi, de asemenea, folosite în printurile Dvs. SLA, dar nu le puteți topi în părți, ci trebuie să le lipiți. Inserturile vor fi lipite de piesa Dvs., odată ce este complet întărită.

Vă recomandăm să utilizați adeziv gros ciano-acrilat pentru a fixa inserțiile în orificiile respective.

Chiar dacă le puteți lipi în găuri drepte, vă recomandăm să folosiți găuri în trepte pentru un flux de lucru mai ușor și o rezistență mai bună.

Inserturile trebuie introduse cu o forță minimă. Dacă găurile sunt prea strânse, măriți dimensiunile în pași de 0,1 mm.

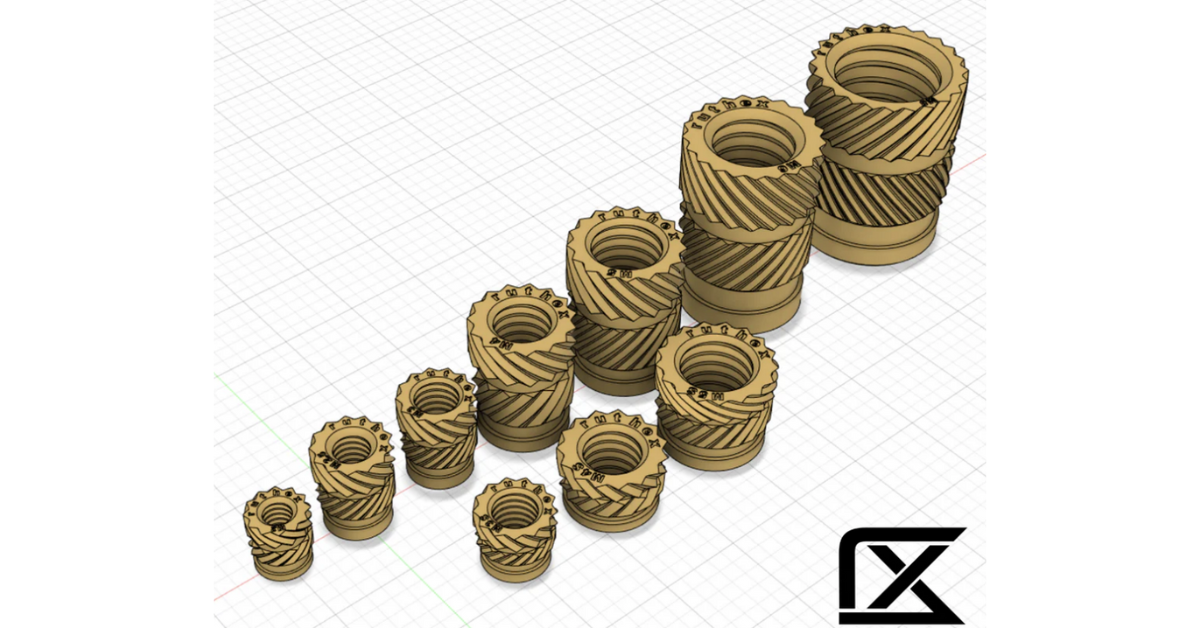

Sursa imaginii: ruthex



Inserturile metalice oferă mai mult decât o rezistență sporită. Ele furnizează rezistență la căldură îmbunătățită și durabilitate.

Inserturile filetate metalice sunt o investiție mică, cu un impact semnificativ. Ele oferă o soluție simplă pentru a consolida, îmbunătăți funcționalitatea și spori estetica creațiilor Dvs printate 3D.

De aceea, data viitoare când vă lansați într-un proiect, luați în considerare puterea inserturilor metalice filetate și deblocați întregul potențial al imprimantei dvs. 3D!

Puteți descărca fișierele STL de aici:

Fișiere STL pentru inserturi filetate ruthex

Fișiere STL pentru inserturi filetate CNC Kitchen
