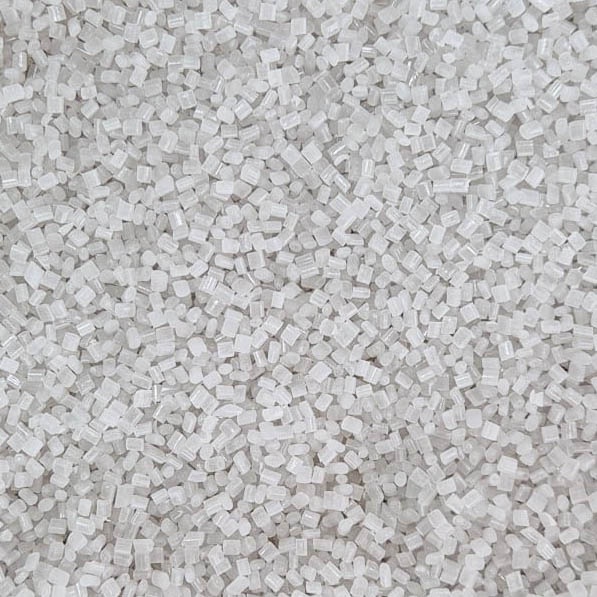

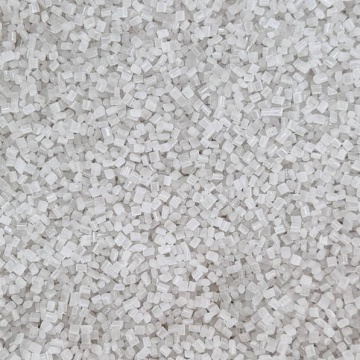

Peleti FormFutura ReForm rPETG GF10 - 2.5kg

Descriere

FormFutura ReForm rPETG GF10 sunt peleți de PETG 100% reciclat armat cu 10% fibre de sticlă pentru imprimare 3D LFAM (Large Format Additive Manufacturing - sisteme de extrudare la scară mare cu șurub). Materialul de echilibru din gama rPETG FormFutura: 93% din rigiditatea GF20 (4200 vs 4500 MPa), cu printabilitate mai bună, fluiditate ridicată (MFI 55 g/10min) și UV stabilizare inclusă în formularea standard, spre deosebire de GF20 care nu include UV în varianta de bază. HDT B: 81°C. Atenție: temperaturi de procesare mai ridicate decât restul gamei rPETG - Zona 1 la 220°C, maxim 260°C. Pre-uscare: 6–10 ore la 60–65°C, maxim 65°C strict.

Unde se poziționează GF10 în gama rPETG FormFutura?

Gama rPETG FormFutura acoperă o gamă largă de nevoi industriale. GF10 ocupă poziția de echilibru din mijlocul spectrului de rigiditate:

PETG nearmat (Transparent, Frosted, Bulk) - tenacitate ridicată, printabilitate maximă, suprafață netedă sau semi-translucidă, rigiditate redusă (modul ~1500–2200 MPa).

GF10 - rigiditate ridicată (4200 MPa), printabilitate bună, detaliu fin față de GF20, UV inclus, fluiditate ridicată (55 g/10min). Punctul optim pentru aplicații care cer structură fără compromisuri majore de procesare.

GF20 - rigiditate maximă (4500 MPa), abrazivitate mai mare, procesare mai complexă, fără UV în varianta standard, fluiditate mică (1,2 g/10min).

Alegerea între GF10 și GF20 se reduce la o singură întrebare: ai nevoie de rigiditate absolut maximă, sau vrei 93% din rigiditatea GF20 cu printabilitate semnificativ mai bună și UV inclus?

De ce 10% fibră oferă printabilitate mai bună decât 20%?

Procentul de armare cu fibră de sticlă este un compromis tehnic direct: mai multă fibră înseamnă mai multă rigiditate, dar și mai multă rezistență la curgere în extruder, mai multă orientare a fibrelor, mai multă abrazivitate și mai puțin control fin al depunerii.

La GF10, conținutul mai mic de fibră produce:

• Curgere mai omogenă a topiturii, fluiditate ridicată (MFI 55 g/10min) care permite rate de depunere mari și geometrii complexe.
• Redare mai fidelă a detaliilor, fibrele mai puține perturbă mai puțin fluxul de topitură la muchii și colțuri.
• Complexitate mai mică de procesare față de GF20, mai puțin susceptibil la separarea fazelor sau la blocaje la viteze de extrudare ridicate.
• Abrazivitate mai redusă față de GF20, uzură mai lentă a componentelor extruderului.

Caracteristici cheie ale peleților ReForm rPETG GF10

• Rigiditate structurală ridicată: 4200 MPa. Aproape identic cu GF20 (4500 MPa), potrivit pentru componente structurale industriale, carcase și fixturi care necesită stabilitate dimensională sub sarcină.
• Printabilitate optimizată față de GF20. Conținutul mai mic de fibră produce curgere mai omogenă, redare mai fidelă a detaliilor și complexitate mai mică de procesare în sisteme LFAM.
• UV stabilizare inclusă în formularea standard. Potrivit pentru expunere la lumina naturală și aplicații semi-exterioare fără a necesita o variantă separată.
• MFI ridicat: 55 g/10min (275°C/2,16kg). Fluiditate excepțională care permite rate de depunere mari și timpi de printare reduși.
• HDT B ridicat: 81°C. Performanță termică apropiată de GF20 (85°C), potrivit pentru aplicații industriale în medii calde.
• Stabilitate dimensională excelentă. Warping redus și contracție minimă pentru piese mari cu toleranțe dimensionale critice.
• Rezistență la impact și uzură. Charpy cu crestătură 5 kJ/m² (ISO 179), durabil în condiții industriale exigente.
• Post-procesare facilă. Piesele finite pot fi găurite, tăiate, înșurubate sau lipite cu adezivi.
• 100% rPETG reciclat, fabricat în Europa. Sustenabilitate documentată cu trasabilitate completă a materialului.

Atenție: pre-uscare obligatorie și temperaturi de procesare mai ridicate

ReForm rPETG GF10 necesită pre-uscare și temperaturi de procesare mai ridicate decât majoritatea celorlalte produse din gama rPETG FormFutura, atenție la această diferență față de GF20, Frosted sau GB10.

Pre-uscare: 6–10 ore la 60–65 °C (max. 65°C - nu depășiți!), până la sub 400 ppm umiditate.

Zonele de temperatură încep la 220°C (față de 210°C la GF20 și restul gamei), iar temperatura maximă este 260°C (față de 240°C la GF20). Asigurați-vă că sistemul LFAM poate atinge și menține aceste temperaturi stabil înainte de a comanda material.

Aplicații industriale recomandate

• Carcase electrice și electronice - neconducător, potrivit pentru carcase de protecție și capace, inclusiv pentru uz exterior cu stabilizare UV inclusă.
• Arhitectură și construcții - panouri, elemente de fațadă și prototipuri structurale care necesită stabilitate dimensională și rezistență UV.
• Mobilier și design - piese de mobilier funcțional, obiecte de design și instalații unde rigiditatea și durabilitatea sunt prioritare.
• Automotive și componente industriale - suporți, carcase și componente funcționale expuse la solicitări mecanice și condiții de mediu variate.
• Scule industriale și fixturi - jiguri și fixturi care necesită rigiditate ridicată și stabilitate dimensională pentru producție repetitivă.
• Prototipare rapidă structurală - modele funcționale cu proprietăți mecanice apropiate de piesele finale, fără costul și timpul unui matriț de injecție.

Când alegi rPETG GF10 și când nu îl alegi?

Alege rPETG GF10 când: ai nevoie de rigiditate structurală serioasă (4200 MPa) pentru aplicații de interior sau semi-exterior, și vrei UV stabilizare inclusă în varianta standard fără a plăti suplimentar pentru o variantă +UV separată, aceasta este diferența față de GF20, care nu include UV în versiunea de bază. GF10 este de asemenea alegerea corectă când GF20 se dovedește dificil de procesat pe sistemul propriu sau produce detalii insuficiente: fluiditatea ridicată (MFI 55 g/10min) și conținutul mai mic de fibră produc geometrii mai complexe cu mai puțin risc de blocaje sau separare a fazelor. MFI-ul ridicat înseamnă și rate de depunere mai mari față de GF20, avantaj direct în producție de volum. Sustenabilitatea prin conținut 100% reciclat post-industrial completează profilul pentru proiecte cu cerințe ESG.

Nu alege rPETG GF10 când: sistemul LFAM nu poate opera stabil la 260°C - temperatura maximă de procesare GF10 este mai ridicată decât la GF20 (240°C) și decât la restul gamei rPETG, o particularitate contraintuitivă specificată în TDS care trebuie verificată înainte de achiziție. Nu îl alegi când rigiditatea absolut maximă este cerință de proiect, GF20 oferă 4500 MPa față de 4200 MPa, diferența de ~7% poate conta în aplicații solicitate la limita capacității structurale. Nu îl alegi pentru exterior permanent cu expunere solară directă intensă - GF10 standard include UV de bază, suficient pentru semi-exterior, dar pentru fațade și componente outdoor cu soare direct permanent consultați GF10+UV. Nu îl alegi când finisajul neted și non-abraziv al suprafeței este prioritar, GB10 (bile de sticlă, nu fibre) produce suprafețe ultra-netede; GF10 are suprafață mai aspră tipică materialelor cu fibră scurtă. Și nu îl alegi pentru imprimante FDM desktop cu filament - destinat exclusiv extruderelor cu șurub LFAM industriale.

GF10 vs GF20 vs GB10 - ghid rapid de selecție

* MFI măsurat la 275°C/2,16kg | ** MFI măsurat la 200°C/5kg — condiții diferite, comparație orientativă

Proprietăți tehnice ReForm rPETG GF10

Toate valorile provin din TDS-ul oficial FormFutura B.V. și sunt măsurate conform standardelor ISO indicate.

Ce înseamnă practic? Modulul de 4200 MPa și rezistența de 70 MPa plasează GF10 în aceeași categorie cu GF20 din perspectivă structurală — cu doar 6–7% mai puțin rigid. Alungirea de 4% confirmă comportamentul fragil tipic materialelor armate cu fibră — piese rigide, cu deformare minimă sub sarcină. HDT B de 81°C este aproape identic cu GF20 (85°C), superior față de GB10 (74°C) și PETG nearmat (~77°C).

Parametri de procesare LFAM pentru ReForm rPETG GF10

Atenție: GF10 are temperaturi de procesare mai ridicate decât restul gamei rPETG.

Depozitare: Recipient etanș, loc uscat, răcoros și bine ventilat, ferit de lumina directă solară. Etanșați după fiecare utilizare.

Disponibilitate

ReForm rPETG GF10 este disponibil cu precomandă. Dacă aplicația implică expunere solară directă și intensă pentru exterior permanent, consultați varianta ReForm rPETG GF10 + UV cu stabilizare UV suplimentară. Pentru rigiditate maximă fără restricții de printabilitate, consultați ReForm rPETG GF20. Pentru comenzi de volum sau oferte personalizate, contactați echipa Filamente3D.ro — distribuitor autorizat FormFutura în România din 2017.

Întrebări frecvente despre peleții ReForm rPETG GF10

Când ar trebui să aleg GF10 în locul GF20?

Alegeți GF10 când aveți nevoie de rigiditate structurală serioasă (4200 MPa) dar GF20 ridică dificultăți de procesare pe sistemul dvs., produce detalii insuficiente pentru geometria piesei, sau când UV stabilizarea inclusă în GF10 standard elimină necesitatea comenzii variantei +UV separate. GF20 rămâne preferabil când rigiditatea absolut maximă (4500 MPa) este cerință de proiect non-negociabilă.

De ce are GF10 temperaturi de procesare mai ridicate decât GF20?

Aceasta este o particularitate a formulării GF10 față de restul gamei rPETG. Zona 1 începe la 220°C (față de 210°C la GF20) și temperatura maximă este 260°C (față de 240°C la GF20). Cauzele exacte nu sunt detaliate în TDS, dar MFI-ul ridicat (55 g/10min) sugerează o formulare optimizată pentru fluiditate la temperaturi mai ridicate. Verificați că sistemul LFAM poate opera stabil la 260°C înainte de achiziție.

UV stabilizarea GF10 standard este suficientă pentru exterior?

GF10 standard include stabilizare UV de bază, potrivit pentru interior și semi-exterior cu expunere UV indirectă. Pentru exterior direct permanent cu expunere solară intensă, recomandăm varianta GF10 + UV cu protecție suplimentară, similar cu logica GF20 vs GF20+UV.

GF10 uzează extruderul la fel de mult ca GF20?

Mai puțin, conținutul mai mic de fibră (10% față de 20%) reduce abrazivitatea față de GF20. Totuși, fibrele de sticlă rămân abrazive indiferent de procent. Recomandăm duze rezistente la abraziune (oțel călit, carbură de tungsten) pentru producție continuă, deși GF10 va produce uzură mai lentă decât GF20.

Ce înseamnă MFI de 55 g/10min și cum diferă față de GF20?

MFI de 55 g/10min (la 275°C/2,16kg) indică fluiditate excepțional de ridicată, similară cu GB10 (60 g/10min, aceleași condiții). GF20 are MFI de 1,2 g/10min dar la condiții diferite (200°C/5kg), comparația directă nu este validă, dar în practică GF10 și GB10 curg semnificativ mai fluid decât GF20 la temperaturi similare. Fluiditatea ridicată permite rate de depunere mari dar necesită calibrarea sistemului LFAM pentru a evita extruzii excesive.

Alungirea de 4% la rupere este un dezavantaj?

Depinde de aplicație. Alungirea mică (4%) confirmă un material structural rigid, piese cu deformare minimă sub sarcină dar care se pot fractura brusc la impact puternic, fără deformare vizibilă prealabilă. Aceasta este caracteristica tipică a materialelor armate cu fibră de sticlă și este acceptabilă pentru carcase, fixturi și componente structurale. Dacă aplicația necesită tenacitate și absorbție de șocuri, alegeți un material nearmat sau cu alungire mai mare.

Este compatibil cu imprimantele FDM standard cu filament?

Nu, este destinat exclusiv extruderelor cu șnec din sistemele LFAM industriale, ca toți peleții FormFutura.

Care este clasificarea de inflamabilitate?

HB (echivalent UL94) la 3 mm, categoria de bază, nu ignifug certificat. Pentru cerințe V0/V1/V2, contactați-ne pentru alternative specifice.

Ce cantități sunt disponibile și cum comand volume mari?

Peleții FormFutura ReForm rPETG GF10 sunt disponibili la punga de 2,5 kg pentru testare și producție mică, precum și în variante de 10 kg, 25 kg și big bag de 1000 kg pentru producție LFAM continuă la scară industrială. Pentru variante de peste 10kg, oferte de volum sau livrări recurente, contactați echipa Filamente3D.ro, distribuitor autorizat FormFutura în România din 2017, cu posibilitate de comenzi prin SEAP/SICAP pentru instituții și companii publice.

Ce imprimante LFAM sunt compatibile cu peleții ReForm rPETG GF10?

Peleții FormFutura ReForm rPETG GF10 sunt proiectați pentru sisteme LFAM cu extrudere cu șurub (screw-based pellet extruders) cu zone de temperatură controlabile individual, sisteme de tipul CEAD, Massive Dimension, Dyze Design Pulsar sau echivalente. Parametrii de procesare necesită control precis al temperaturii, deci sisteme cu PID stabil. Pentru confirmarea compatibilității cu un sistem specific, consultați producătorul sistemului.

Filamente3D.ro este distribuitor autorizat FormFutura în România din 2017, cu sistem de management certificat ISO 9001 și ISO 14001. Stoc real sincronizat în timp real, livrare a doua zi și ridicare în 30 de minute din București.
